O-ring Groove Machining

Oġġett	Speċifikazzjoni
Dijametru Intern (ID)	3.750 pulzieri
Dijametru ta' Barra (OD)	4.975 pulzieri
Ħruxija tal-wiċċ	32 μin (imperjali)
Raġġ tal-kantuniera/flett	R 0.015 ± 0.010 pulzieri
Runout fuq Assi Komuni	Inqas minn jew ugwali għal 0.010 in
Tolleranza Angolari	±0 grad 30′
Trattamenti tal-wiċċ	Anodizzar (MIL-A-8625, Tip II, Klassi 1) Film Kimiku (MIL-DTL-5541, Tip II, Klassi 1A)

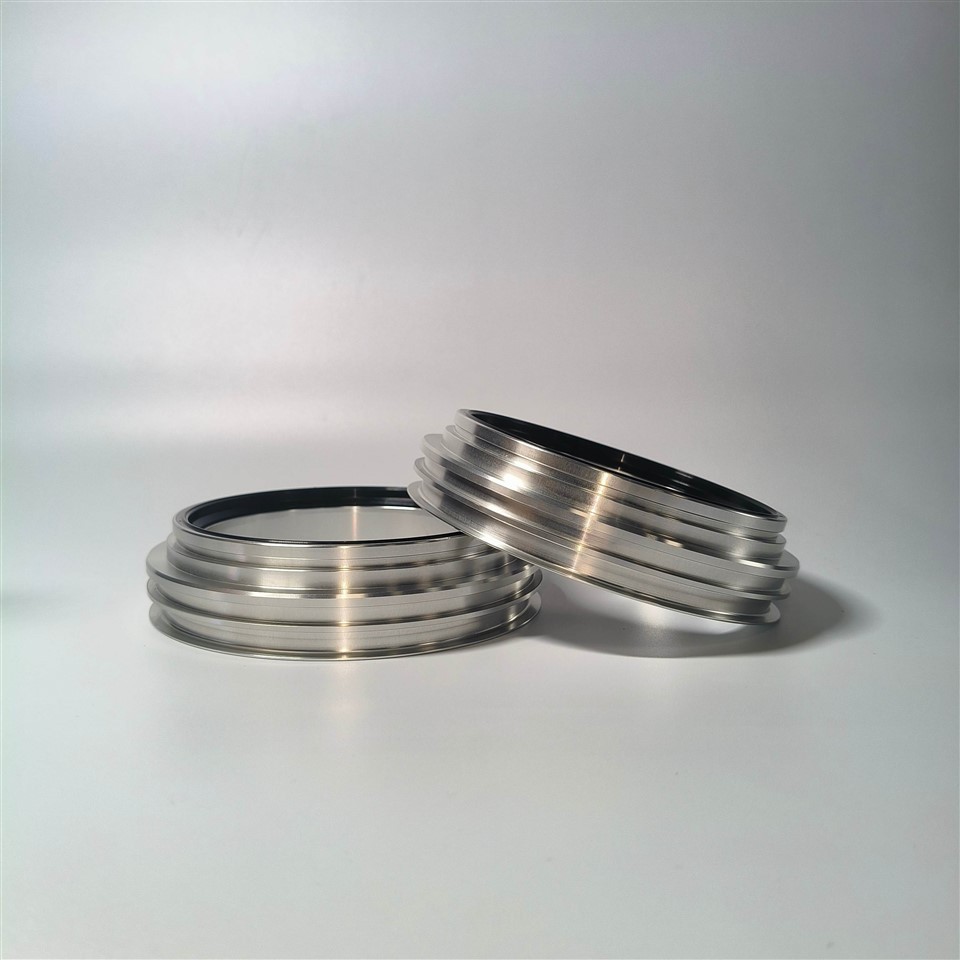

Iċ-ċirku tas-siġillar fih profil ta 'barra mtarġa bi skanalaturi konċentriċi multipli li jtejbu l-prestazzjoni tas-siġillar u l-integrità strutturali. It-toqba ta 'ġewwa huwa maħdum b'mod preċiż biex jiżgura kontroll ta' tolleranza strett u konċentriċità konsistenti. Kanal tas-siġillar fuq in-naħa ta 'ġewwa hija ddisinjata biex takkomoda ċrieki elastomeriċi bħal FKM jew EPDM, li tipprovdi siġillar affidabbli taħt kundizzjonijiet dinamiċi jew statiċi. Il-kombinazzjoni ta 'appoġġ metalliku riġidu u elementi ta' siġillar flessibbli tiżgura kemm is-saħħa kif ukoll il-prestazzjoni ta' prova ta' tnixxija-.

Skont ir-rekwiżiti tal-applikazzjoni, iċ-ċirku tas-siġillar jista 'jkun mgħammar b'varjetà ta' elastomeri ta '-prestazzjoni għolja, inklużi EPDM (EP Rubber 70), Fluorocarbon (FKM), Fluorosilicone (FVMQ), Fluorocarbon 75, u Viton GF. Il-materjali kollha jikkonformaw ma 'standards internazzjonali (AMS, MIL, ASTM) biex jissodisfaw kundizzjonijiet eżiġenti bħal temperatura għolja, temperatura baxxa u reżistenza kimika.

Dawn iċ-ċrieki tas-siġillar huma applikati b'mod wiesa 'f'assemblaġġi ta' siġillar aerospazjali, sistemi ta 'enerġija, komponenti tal-valvi, u pompi ta'-prestazzjoni għolja. B'kontroll dimensjonali strett, trattamenti tal-wiċċ premium, u għażliet multipli ta 'materjal tas-siġillar, il-prodott jiżgura prestazzjoni affidabbli tas-siġillar taħt pressjoni għolja, temperaturi estremi, u ambjenti korrużivi, li jestendu b'mod sinifikanti l-ħajja tas-servizz tat-tagħmir u jnaqqas l-ispejjeż tal-manutenzjoni.
